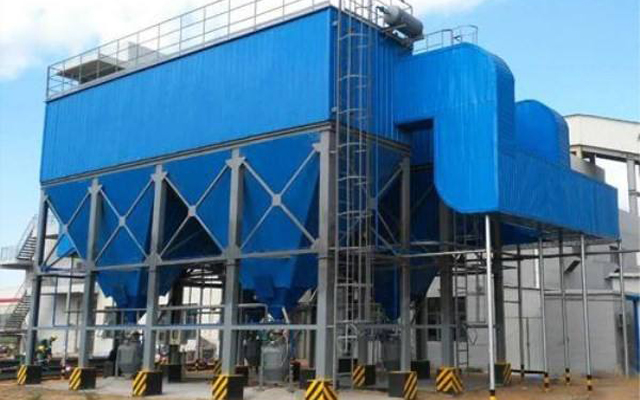

布袋除尘器

布袋除尘器

布袋除尘器是指利用纤维性滤袋捕集粉尘的环保设备,具有除尘效率高、运行稳定、不收风量波动影响、适应性强、不收粉尘比电阻值限制,被广泛运用在锅炉、矿山、煤矿、化工、铸造、制药厂等行业。

产地:重庆市
供应商:重庆科杰环保设备有限公司

电话:15923912487

布袋除尘器是指利用纤维性滤袋捕集粉尘的除尘设备,布袋除尘器具有除尘效率高、运行稳定、不收风量波动影响、适应性强、不收粉尘比电阻值限制,被广泛运用在锅炉、矿山、煤矿、化工、铸造、制药厂等行业。

布袋除尘器的工作原理

布袋除尘器的工作主要是让含尘气体通过过滤层时,气流中的尘粒被滤层阻截捕集下来,从而实现气固分离的效果。布袋净化设备主要包括布袋除尘器和颗粒层除尘器,前者是利用有机纤维或无机纤维织物做成的滤袋作为
过滤层,而厚泽的过滤层多采用不同粒径的微粒,如石英砂、河砂、陶粒、矿渣等组成。伴着粉末重复是附着于滤袋外表面,粉末层不断的增厚,布袋除尘器阻力值就会变得越来越大,这时脉冲阀膜片发出指令,开启脉冲
阀,高压气包内的压缩同期流通,进行排灰工作。

布袋除尘器工作原理图

布袋除尘器的产品结构

袋式除尘器的本体构造主要由上部箱体、中部箱体、下部箱体(灰斗)、清灰系统和排灰系统构成。除尘器除尘性能的好坏,除了正确选择滤袋材料外,清灰系统对袋式除尘器起着决定性的作用。

布袋除尘器的结构形式

1、按滤袋的形状分类:扁形袋(梯形及平板形)和圆形袋(圆筒形);

2、按进出风方式分类:下进风上出风、上进风下出风和直流式(只限于板状扁袋);

3、按过滤方式分流:外滤式和内滤式。

布袋除尘器滤料用纤维,有棉纤维、毛纤维、合成纤维以及玻璃纤维,不用纤维组成的滤料具有不同的性能,常用的滤料有208或901涤纶绒布,使用温度一般不能超过120摄氏度,经过硅酮树脂处理的玻璃纤维滤袋,使用温
度也不能超过250摄氏度。

布袋除尘器产品结构

布袋除尘器的产品维护

1、要警察检查控制阀、脉冲阀以及定时器等除尘器配件的情况;

2、处理风量和各测试点压力与温度是否符合设计标准;

3、注意滤袋的安装情况,是否有在使用后掉袋、松口、磨损等情况发生,可目测投运后烟囱的排放来判断;

4、防止结露,使用中要方式气体在袋室内冷却到露点以下,特别是在负压下使用袋式除尘器更应注意,必须保持气体在除尘器及其系统内各处的温度均高于露点25-35摄氏度,以保证滤袋的良好使用。


布袋除尘器的技术参数

HMC单机袋式除尘器技术参数

除尘器型号 HMC-32     HMC-48     HMC-64     HMC-80     HMC-96     HMC-112
处理风量(m3/h) 1500-2100 2100-3200 2900-4300 4000-6000 5200-7000 6000-9000
过滤面积(m2) 1.0-1.5 1.0-1.5 1.0-1.5 1.1-1.7 1.2-1.7 1.2-1.8
滤袋数量(条) 24 36 48 60 72 84
入口气体温度(℃) ≤120
设备阻力(Pa) ≤1200
入口粉尘浓度(g/m3) <200
出口粉尘弄滴(mg/m3) ≤50
清灰用气源压力(Mpa) 0.4-0.6
清灰用空气耗量(m3/min) 0.10 0.14 1.20 0.24 0.29 0.34
设备承受负压(Pa) 5000
脉冲阀数量(个) 4 6 8 10 12 14
风机用电机功率(KW) 1.5 3.0 3.0 5.5 5.5 7.5
除尘器重量 A 1350 1620 1850 2360 2800 3200
B   1220 1470 1670 2150 2540 2880

气箱脉冲袋式除尘器技术参数

除尘器型号 处理风量
(m3/h)
滤袋风速
(m/min)
过滤面积
(m2)
滤袋数
(个)
耗气量
(m3/min)
阻力
(Pa)
含尘浓度
(g/m3)
保温层面
积(m2)
重量
(t)
32-3 6900 1.2-2.0 93 96 0.27 1470-
1770
<1000 26.5 2.4
32-4 8930 124 128 0.37 34 3.4
32-5 11600 155 160 0.46 41 4.4
32-6 13380 186 192 0.55 48.5 5.4
64-4 17800 1.2-2.0 248 256 1.2 1470-
1770
<1000 70 6.9
64-5 22300 310 320 1.5 94 8.8
64-6 26500 372 384 1.8 118 9.7
64-7 31180 434 448 2.1 142 11.8
64-8 35670 496 512 2.4 166 12.5
96-4 26800 1.2-2.0 372 384 1.2 1470-
1770
<1000 110 8.7
96-5 33360 465 480 1.5 120 11.8
96-6 40200 557 576 1.8 130 13.5
96-7 46700 650 672 2.1 140 15.2
96-8 53500 744 768 2.4 150 18.0
96-9 60080 836 864 2.7 160 19.6
96-2x5 66800 929 960 3.0 175 21.0
96-2x6 80800 1121 1152 3.4 210 25.2
96-2x7 94500 1308 1344 4.2 245 29.5
96-2x8 107400 1494 1536 4.8 280 33.6
96-2x9 122000 1680 1728 5.4 315 37.8
96-2x10 134800 1868 1920 6.0 350 42.0
128-6 67200 1.2-2.0 935 768 3.6 1470-
1770
<1000 125 20.1
128-9 10080 1420 1152 5.4 196 26.4
128-10 112300 1558 1280 6.0 205 28.9
128-2x6 134600 1869 1536 7.0 323 36.6
128-2x7 156000 2181 1792 8.3 247 43.9
128-2x8 179300 2492 2048 9.5 262 50.0
128-2x9 202000 2804 2304 10.7 277 55.4
128-2x10 224300 3115 2560 12 292 60.0
128-2x11 247900 3427 2816 13.1 307 65.4
128-2x12 268000 3728 3072 14.3 322 72.0
128-2x13 291400 4050 3328 15.5 337 78.0
128-2x14 313800 4361 3584 16.7 352 84.0

HCMC型抵押长待脉冲袋式除尘器技术参数

除尘器型号 处理风量
(m3)
过滤总面
积(m2)
滤室数
(个)
风速
(m/min)
滤袋规格
(φ×L)
清灰压力
(MPa)
YLC84-5 61500-73800 1025 5 1-1.2 130*6000 0.3-0.4
YLC84-6 61200-79344 1230 6
YLC84-7 77160-92592 1435 7
YLC84-8 98400-118080 1640 8
YLC84-2x4 98400-118080 1640 8
YLC84-2x5 12300-147600 2050 10
YLC84-2x6 147600-165888 2460 12
YLC84-2x7 172200-186624 2870 14
YLC84-2x8 196800-207360 3280 16
YLC84-2x9 221400-265800 3690 18
YLC84-2x10 246000-295300 4100 20
YLC160-2x4 288000-345600 3856 8 1.0-1.2 160*6000 0.3-0.4
YLC160-2x5 288000-348400 4820 10
YLC160-2x6 345600-414800 5784 12
YLC160-2x7 403000-483920 6748 14
YLC160-2x8 463100-553500 7712 16
YLC224-2x6 486000-581000 8100 12
YLC224-2x7 567100-684000 9450 14
YLC224-2x8 648000-777700 10800 16
YLC224-2x9 730000-875500 12150 18
YLC224-2x10 813200-971400 13500 20
YLC224-2x11 893000-1072100 14850 22
MPD224-2x12 972000-1165800 16200 24




布袋除尘器的技术特点

1、不需要预除尘设备,能一次性处理高达1000mg/m3浓度的烟尘,排放小于15mg/m3,工艺流程简单;

2、带是被不需要喷吹管,机外换袋更加方便高效,方便现场隔离检修;

3、嵌入式弹性袋口,密封性能极好;

4、脉冲阀数量较少,清灰强度大且动作迅速;

5、整机采用全自动控制,各种参数调节方便,能够实现无岗位工作,节省人力成本;

6、滤袋使用寿命两年以上、使用寿命长;

7、布袋除尘器能捕集电除尘器难以回收的粉尘,并且在一定程度上能手机硝化物、硫化物等化合物;

8、除尘设备对负荷变化适应性好,特别适宜捕集细微而干燥的粉尘,所回收的干尘便于处理和回收利用;

9、附属设备少、投资低,技术要求也没有电除尘器那样高;

10、布袋除尘器在手机含有爆炸危险或带有火花的含尘气体时安全性较高。

布袋除尘器的技术特点

布袋除尘器的优缺点

优点:

1、除尘效率高:布袋式除尘器可捕集粒径小于0.3微米的细小粉尘,除尘效率可高达99%以上,除尘器出口气体含尘浓度在数十mg/m3之内,对亚微米粒的细尘由较高的分级效率;;

2、使用灵活:袋式除尘器处理风量可以小到数百立方米每小时,也可以大到数十万立方米每小时,可以作为单独设备位于室内,也可以设置大型的除尘器,使用灵活多变、适用范围广;

3、袋式除尘器结构简单、运行稳定、初期投资少、维护方便,所以能够广泛应用到消除粉尘污染、改善环境、回收物料等;

4、粉尘处理方便:袋式除尘器是一种干式除尘设备,不需要水来进行净化过滤,所以不存在污水处理货泥浆处理等问题,手机的粉尘容易回收利用。

5、处理风量范围广,小的仅1min数万m3,即可用于工业炉窑的烟气除尘,减少大气污染物的排放;

6、在保证同样高效除尘的前提下,除尘器价格造价低于电除尘器;

7、采用玻璃纤维、聚四氟乙烯、P84等耐高温滤料时,可以在200摄氏度以上的高温条件下运行;

8、对粉尘的特性不敏感,不收粉尘及电阻的影响。

缺点:

1、有的烟气中含水较多,或者所携带的粉尘由较强的吸湿性,往往会导致袋式除尘器的滤袋粘接、堵塞滤料,所以有部分布袋除尘器需要采取烘干或者保温措施来保证气体中的水分不会凝结;

2、某些类型的袋式除尘器工人的工作条件差,检查和更新滤袋时需要进入箱体、比较麻烦;

3、袋式除尘器的滤袋承受温度有一定的极限,棉质和毛织滤料耐温在80-95度,合成纤维滤料耐温在200-260度,玻璃纤维滤料耐温280度,在净化温度更高的烟气时需要进行降温措施;

4、布袋除尘器的滤料本身多为棉纺或者玻璃纤维,所以在过滤短纤维粉尘时效果会相对减弱。

布袋除尘器的清灰方法

布袋除尘器清灰方法主要分为正压清灰和负压清灰。

1、正压清灰方法

正压是指布袋除尘器处在风机的正压端,这种除尘器一般是下进风内滤直排式结构,每一组滤室都一样,他们之间没有隔板。当某一滤室需要清灰时,首先封闭该组滤袋的烟气进口阀门,一起翻开反吹风管的阀门,因为反
吹风管与体系引风机的负压端相同,在风机负压的效果下,待清灰的滤袋内也处于负压状态,那么律师内净化后的烟气被吸入滤袋内,是铝箔袋变形,然后经过操作相关阀门的启动,使滤袋呈现一定次数的膨胀伸缩,帮助
滤袋内壁粉尘的掉落,从而达到清灰的作用。

2、负压清灰方法

负压清灰是指布袋除尘器处在风机的负压端,这种除尘器的结构一般是下进风排风内滤袋式构造,并且有彼此分隔的滤室,当某一滤室清灰时,经过造作组织先封闭该是的出风口阀门,一起翻开反吹风管的进风阀门,使该
滤室与室外大气相通。

此刻因为别的各滤室都处在风机负压状况下运转,而待清灰的滤室在大气压力的效果下使室外空气经分吹管进入该室,反向气流被吸入滤袋内,并沿着含尘气流过滤时相反的方向,经进气管被吸入到别的滤室。清灰气流经
过滤袋时,使滤袋变形,经过才做组织控制阀的启动关闭使滤袋重复膨胀压缩,帮助粉尘的掉落,提高清灰效果。

布袋除尘器的维护保养

布袋除尘器的维护注意事项

1、袋式除尘器机械振动清灰方法:分顶部振动清灰和中部振动清灰,是借助于机械振动装置周期性的轮流振动各排滤袋,以达到清灰的效果;

2、布袋除尘器气体清灰方法:气体清灰时借助于高压气体或外部大气氮吹滤袋,以清除滤袋上的积灰,气体清灰包括脉冲喷吹清灰、反吹清灰和反吸风清灰;

3、在布袋除尘器要经常检查控制阀、脉冲阀以及定时器等的动作情况,要检查滤袋固定是否有松弛、滤袋的张力是否合适;

4、布袋除尘器支撑框架是否光滑,以防止磨损滤袋,清灰采用压缩空气;

5、要求除油雾及水滴,且油水分离器必须经常清洗,以防运动机械失灵及滤袋的堵塞;

6、布袋除尘器处理风量和各测试点压力与温度是否与设计相符;

7、要检查滤袋的安装情况,是否有在使用后掉袋、松口、磨损等情况发生,可目测投运后烟囱的排放情况来判断。

布袋除尘器作为常见的除尘设备,被广大客户广泛使用,重庆科杰环保设备有限公司为化工厂、制药厂、矿山、破碎机、木工厂、家具厂、铸造厂、锅炉、电厂、复合肥、食品厂、钢铝厂、搅拌站等各个行业提供专业的除尘器设计、制作、安装、维修、改造、维护服务,并承若24小时到达现场的售后服务,欢迎广大朋友来电咨询。
